PENGERTIAN LAN, MAN, WAN INTRANET DAN INTERNET

Local Area Network

Local Area Network biasa disingkat LAN adalah jaringan komputer yang jaringannya hanya mencakup wilayah kecil; seperti jaringan komputer kampus, gedung, kantor, dalam rumah, sekolah atau yang lebih kecil. Saat ini, kebanyakan LAN berbasis pada teknologi IEEE 802.3 Ethernet menggunakan perangkat switch, yang mempunyai kecepatan transfer data 10, 100, atau 1000 Mbit/s. Selain teknologi Ethernet, saat ini teknologi 802.11b (atau biasa disebut Wi-fi) juga sering digunakan untuk membentuk LAN. Tempat-tempat yang menyediakan koneksi LAN dengan teknologi Wi-fi biasa disebut hotspot.

Pada sebuah LAN, setiap node atau komputer mempunyai daya komputasi sendiri, berbeda dengan konsep dump terminal. Setiap komputer juga dapat mengakses sumber daya yang ada di LAN sesuai dengan hak akses yang telah diatur. Sumber daya tersebut dapat berupa data atau perangkat seperti printer. Pada LAN, seorang pengguna juga dapat berkomunikasi dengan pengguna yang lain dengan menggunakan aplikasi yang sesuai.

Berbeda dengan Jaringan Area Luas atau Wide Area Network (WAN), maka LAN mempunyai karakteristik sebagai berikut :

1. Mempunyai pesat data yang lebih tinggi
2. Meliputi wilayah geografi yang lebih sempit
3. Tidak membutuhkan jalur telekomunikasi yang disewa dari operator telekomunikasi

Biasanya salah satu komputer di antara jaringan komputer itu akan digunakan menjadi server yang mengatur semua sistem di dalam jaringan tersebut.


WAN

WAN adalah singkatan dari istilah teknologi informasi dalam bahasa Inggris: Wide Area Network merupakan jaringan komputer yang mencakup area yang besar sebagai contoh yaitu jaringan komputer antar wilayah, kota atau bahkan negara, atau dapat didefinisikan juga sebagai jaringan komputer yang membutuhkan router dan saluran komunikasi publik.

WAN digunakan untuk menghubungkan jaringan lokal yang satu dengan jaringan lokal yang lain, sehingga pengguna atau komputer di lokasi yang satu dapat berkomunikasi dengan pengguna dan komputer di lokasi yang lain.


MAN

Metropolitan area network atau disingkat dengan MAN. Suatu jaringan dalam suatu kota dengan transfer data berkecepatan tinggi, yang menghubungkan berbagai lokasi seperti kampus, perkantoran, pemerintahan, dan sebagainya. Jaringan MAN adalah gabungan dari beberapa LAN. Jangkauan dari MAN ini antar 10 hingga 50 km, MAN ini merupakan jaringan yang tepaMetropolitan area network atau disingkat dengan MAN. Suatu jaringan dalam suatu kota dengan transfer data berkecepatan tinggi, yang menghubungkan berbagai lokasi seperti kampus, perkantoran, pemerintahan, dan sebagainya. Jaringan MAN adalah gabungan dari beberapa LAN. Jangkauan dari MAN ini antar 10 hingga 50 km, MAN ini merupakan jaringan yang tepat untuk membangun jaringan antar kantor-kantor dalam satu kota antara pabrik/instansi dan kantor pusat yang berada dalam jangkauannya.

INTRANET

Intranet adalah sebuah jaringan komputer berbasis protokol TCP/IP seperti internet hanya saja digunakan dalam internal perusahaan, kantor, bahkan warung internet (WARNET) pun dapat di kategorikan Intranet. Antar Intranet dapat saling berkomunikasi satu dengan yang lainnya melalui sambungan Internet yang memberikan tulang punggung komunikasi jarak jauh. Akan tetapi sebetulnya sebuah Intranet tidak perlu sambungan luar ke Internet untuk berfungsi secara benar. Intranet menggunakan semua protocol TCP/IP Protokol TCP/IP, alamat IP, dan protokol lainnya), klien dan juga server. Protokol HTTP dan beberapa protokol Internet lainnya (FTP, POP3, atau SMTP) umumnya merupakan komponen protokol yang sering digunakan. sebuah intranet dapat dipahami sebagai sebuah "versi pribadi dari jaringan Internet", atau sebagai sebuah versi dari Internet yang dimiliki oleh sebuah organisasi.

Jika sebuah badan usaha / bisnis / institusi mengekspose sebagian dari internal jaringannya ke komunitas di luar, hal ini di sebut ekstranet. Memang biasanya tidak semua isi intranet di keluarkan ke publik untuk menjadikan intranet menjadi ekstranet. Misalnya kita sedang membeli software, buku dll dari sebuah e-toko, maka biasanya kita dapat mengakses sebagian dari Intranet toko tersebut. Badan usaha / perusahaan dapat memblokir akses ke intranet mereka melalui router dan meletakan firewall. Firewall adalah sebuah perangkat lunak / perangkat keras yang mengatur akses seseorang kedalam intranet. Proteksi dilakukan melalui berbagai parameter jaringan apakah itu IP address, nomor port dll. Jika firewall di aktifkan maka akses dapat dikontrol sehingga kita hanya dapat mengakses sebagian saja dari Intranet perusahaan tersebut yang kemudian dikenal sebagai extranet.

Kegunaan intranet

Dasarnya perangkat lunak aplikasi yang digunakan di Intranet tidak berbeda jauh dengan yang digunakan di Internet. Di Intranet digunakan Web, e-mail dll. persis seperti yang digunakan di Intranet. WARNET sebetulnya intranet yang sangat sederhana sekali, kebetulan tidak ada content yang khusus / spesifik yang internal di warnet tsb.

Web dengan perangkat database di belakangnya, biasanya merupakan alat bantu paling potensial untuk melakukan 2 hal utama yaitu:

1. Membuat perusahaan / institusi menjadi semakin effisien, pendekatan yang dilakukan disini biasanya membuat system informasi manajemen yang berbasis Web & database. Cukup banyak rasanya orang di Indonesia yang mengerti masalah MIS ini. Jika MIS / ERP perusahaan telah ditata dengan baik langkah selanjutnya biasanya mengarah ke e-commerce (dagang melalui Internet). Perlu dicatat bahwa sebaiknya jangan masuk terlalu jauh ke e-commerce jika system backoffice MIS / ERP perusahaan tsb belum siap, karena akan tampak sekali cacatnya.

2. Membuat perusahaan / institusi menjadi semakin kompetitif di dunia-nya. Bahkan jika mungkin menjadi pemimpin dalam usahanya. Membuat sebuah badan menjadi kompetitif hanya mungkin dilakukan jika kita dapat mengolah secara baik sumber daya manusia & sumber daya pengetahuan yang ada di internal badan / perusahaan tersebut. Ilmu / konsep yang berkaitan dengan hal ini adalah konsep knowledge management. Dasarnya adalah bagaimana kita melakukan percepatan proses daur ulang, analisis, sintesa dari pengetahuan baik itu yang bersifat implicit maupun eksplisit. Masih jarang ahli di Indonesia yang menguasai teknik tsb, sebetulnya yang paling baik proses penguasaan teknik ini adalah para pustakawan.

Pengertian Internet

Internet dapat diartikan sebagai jaringan komputer luas dan besar yang mendunia, yaitu menghubungkan pemakai komputer dari suatu negara ke negara lain di seluruh dunia, dimana di dalamnya terdapat berbagai sumber daya informasi dari mulai yang statis hingga yang dinamis dan interaktif.

Sumber:

http://karim-dan.blogspot.co.id/

KONVERSI BILANGAN BINER, OCTAL, DESIMAL, HEXADESIMAL

Kali ini saya ingin memposting tentang cara konversi empat jenis bilangan yakni:

·                     Bilangan biner (Bilangan berbasis dua, bilangannya: 0,1)

·                     Bilangan octal (Bilangan berbasis delapan bilangannya: 0,1,2,3,4,5,6,7)

·                     Bilangan desimal (Bilangan berbasis sepuluh, bilangannya: 0,1,2,3,4,5,6,7,8,9)

·                     Bilangan hexadesimal (Bilangan berbasis enam belas, bilangannya: 0,1,2,3,4,5,6,7,8,9,A,B,C,D,E,F)

Untuk pengertian jenis-jenis bilangan bisa dibaca di post saya sebelumnya.

Konversi bilangan adalah proses mengubah bentuk bilangan satu ke bentuk bilangan lain yang memiliki nilai yang sama. Misal: nilai bilangan desimal 12 memiliki nilai yang sama dengan bilangan octal 15; Nilai bilangan biner 10100 memiliki nilai yang sama dengan 24 dalam octal dan seterusnya.

Mari kita mulai:



Konversi bilangan biner, octal atau hexadesimal menjadi bilangan desimal.
Konversi dari bilangan biner, octal atau hexa menjadi bilangan desimal memiliki konsep yang sama.Konsepnya adalah bilangan tersebut dikalikan basis bilangannya yang dipangkatkan 0,1,2 dst dimulai dari kanan. Untuk lebih jelasnya silakan lihat contoh konversi bilangan di bawah ini;

·                     Konversi bilangan octal ke desimal.
Cara mengkonversi bilangan octal ke desimal adalah dengan mengalikan satu-satu bilangan dengan 8 (basis octal) pangkat 0 atau 1 atau 2 dst dimulai dari bilangan paling kanan. Kemudian hasilnya dijumlahkan. Misal, 137(octal) = (7x8⁰) + (3x8¹) + (1x8²) = 7+24+64 = 95(desimal).
Lihat gambar:

·                     Konversi bilangan biner ke desimal.
Cara mengkonversi bilangan biner ke desimal adalah dengan mengalikan satu-satu bilangan dengan 2 (basis biner) pangkat 0 atau 1 atau 2 dst dimulai dari bilangan paling kanan. Kemudian hasilnya dijumlahkan. Misal, 11001(biner) = (1x2⁰) + (0x2¹) + (0x2²) + (1x2) + (1x2²) = 1+0+0+8+16 = 25(desimal).

·                     Konversi bilangan hexadesimal ke desimal.
Cara mengkonversi bilangan biner ke desimal adalah dengan mengalikan satu-satu bilangan dengan 16 (basis hexa) pangkat 0 atau 1 atau 2 dst dimulai dari bilangan paling kanan. Kemudian hasilnya dijumlahkan. Misal, 79AF(hexa) = (Fx2⁰) + (9x2¹) + (Ax2²) = 15+144+2560+28672 = 31391(desimal).

Konversi bilangan desimal menjadi bilangan biner, octal atau hexadesimal.
Konversi dari bilangan desimal menjadi biner, octal atau hexadesimal juga memiliki konse yang sama. Konsepnya bilangan desimal harus dibagi dengan basis bilangan tujuan, hasilnya dibulatkan kebawah dan sisa hasil baginya (remainder) disimpan. Ini dilakukan terus menerus hingga hasil bagi < basis bilangan tujuan. Sisa bagi ini kemudian diurutkan dari yang paling akhir hingga yang paling awal dan inilah yang merupakan hasil konversi bilangan tersebut. Untuk lebih jelasnya lihat pada contoh berikut;

·                     Konversi bilangan desimal ke biner.
Cara konversi bilangan desimal ke biner adalah dengan membagi bilangan desimal dengan 2 dan menyimpan sisa bagi per seitap pembagian terus hingga hasil baginya < 2. Hasil konversi adalah urutan sisa bagi dari yang paling akhir hingga paling awal. Contoh:

125(desimal) = .... (biner)
125/2 = 62 sisa bagi 1
62/2= 31    sisa bagi 0
31/2=15     sisa bagi 1
15/2=7       sisa bagi 1
7/2=3         sisa bagi 1
3/2=1         sisa bagi 1

hasil konversi: 1111101
Lihat gambar:

·                     Konversi bilangan desimal ke octal.
Cara konversi bilangan desimal ke octal adalah dengan membagi bilangan desimal dengan 8 dan menyimpan sisa bagi per seitap pembagian terus hingga hasil baginya < 8. Hasil konversi adalah urutan sisa bagi dari yang paling akhir hingga paling awal. Contoh lihat gambar:

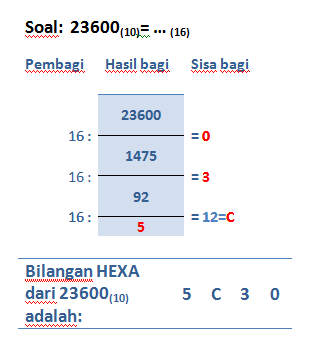

·                     Konversi bilangan desimal ke hexadesimal.
Cara konversi bilangan desimal ke octal adalah dengan membagi bilangan desimal dengan 16 dan menyimpan sisa bagi per seitap pembagian terus hingga hasil baginya < 16. Hasil konversi adalah urutan sisa bagi dari yang paling akhir hingga paling awal. Apabila sisa bagi diatas 9 maka angkanya diubah, untuk nilai 10 angkanya A, nilai 11 angkanya B, nilai 12 angkanya C, nilai 13 angkanya D, nilai 14 angkanya E, nilai 15 angkanya F. Contoh lihat gambar:

Konversi bilangan octal ke biner dan sebaliknya.

·                     Konversi bilangan octal ke biner.
Konversi bilangan octal ke biner caranya dengan memecah bilangan octal tersebut persatuan bilangan kemudian masing-masing diubah kebentuk biner tiga angka. Maksudnya misalkan kita mengkonversi nilai 2 binernya bukan 10 melainkan 010. Setelah itu hasil seluruhnya diurutkan kembali. Contoh:

·                     Konversi bilangan biner ke octal.
Konversi bilangan biner ke octal sebaliknya yakni dengan mengelompokkan angka biner menjadi tiga-tiga dimulai dari sebelah kanan kemudian masing-masing kelompok dikonversikan kedalam angka desimal dan hasilnya diurutkan. Contoh lihat gambar:

Konversi bilangan hexadesimal ke biner dan sebaliknya.

·                     Konversi bilangan hexadesimal ke biner.
Sama dengan cara konversi bilanga octal ke biner, bedanya kalau bilangan octal binernya harus 3 buah, bilangan desimal binernya 4 buah. Misal kita konversi 2 hexa menjadi biner hasilnya bukan 10 melainkan 0010. Contoh lihat gambar:

·                     Konversi bilangan biner ke hexadesimal.
Teknik yang sama pada konversi biner ke octal. Hanya saja pengelompokan binernya bukan tiga-tiga sebagaimana pada bilangan octal melainkan harus empat-empat. Contoh lihat gambar:

Konversi bilangan hexadesimal ke octal dan sebaliknya

·                     Konversi bilangan octal ke hexadesimal.
Teknik mengonversi bilangan octal ke hexa desimal adalah dengan mengubah bilangan octal menjadi biner kemudian mengubah binernya menjadi hexa. Ringkasnya octal->biner->hexa lihat contoh,

·                     Konversi bilangan hexadesimal ke octal.Begitu juga dengan konversi hexa desimal ke octal yakni dengan mengubah bilangan hexa ke biner kemudian diubah menjadi bilangan octal. Ringkasnya hexa->biner->octal. Lihat contoh;

Sumber :

http://garsiskom.blogspot.co.id/2017/04/pengertian-dan-fungsi-layer-osi.html

PENGERTIAN DAN FUNGSI LAYER OSI

Pengertian Layer OSI dan kegunaan Layer OSI

Layer OSI adalah model arsitektural jaringan yang dikembangkan oleh Badan International Organization of Standardization (ISO) di wilayah Eropa pada tahun 1977. OSI nama kependekan dari nama aslinya yaitu Open System Interconnection. Model OSI biasa disebut dengan model "Model Tujuh Lapis OSI" .

Sebelum adanya model referensi OSI, sistem jaringan komputer sangat tergantung kepada pemasok (vendor). OSI berupaya membentuk suatu standar umum jaringan komputer untuk menunjang interoperatibilitas antar pemasok yang berbeda. Biasanya didalam suatu jaringan yang besar terdapat banyak sekali protokol jaringan yang berbeda. Tidak adanya suatu protokol yang sama, membuat banyak perangkat tidak dapat saling berkomunikasi.

Model referensi OSI ini pertama kali ditujukan untuk sebagai basis mengembangkan protokol-protokol jaringan., yang pada kenyataannya inisiatif ini mengalami kegagalan. Kegagalan tersebut disebabkan oleh berbagai macam faktor sebagai berikut :

1.                 Dibandingkan dengan model referensi DARPA (model internet) yang dikembangkan oleh IETF, model OSI sangat berdekatan. Model dari DARPA adalah model basis TCP/IP yang populer digunakan.

2.                 Model OSI digadang-gadang sangat kompleks. Beberapa fungsi dirasa kurang bagus, sementara fungsinya diulang-ulang pada beberapa lapisan.

3.                 Pertumbuhan internet dan TCP/IP menjadikan model referensi OSI kurang dipakai dan kurang diminati oleh pemakai.

Pemerintah Amerika Serikat (USA) tengah berusaha untuk mengembangkan model referensi OSI dan mencoba untuk  mendukung model referensi OSI ini dengan solusi jaringan pemerintah pada tahun 1980-an, dengan mengimplementasikan beberapa standar yang Government Open Systems Interconnection Profile (GOSIP). Namun usaha ini tidak berhasil dan mulai diabaikan dan ditinggalkan pada tahun 1995, dan implementasi jaringan yang menggunkan model referensi Layer OSI jarang dijumpai diluar wilayah kawasan Eropa.

Layer OSI akhirnya dilihat sebagai sebuah model ideal dari koneksi logis yang harus terjadi agar komunikasi data dalam suatu jaringa dapat berlangsung. Beberapa protokol yang digunakan dalam dunia nyata , semacam TCP/IP, Decnet dan IBM System Network Architecture (SNA) memetakan tumpukan protokol mereka ke model referensi layer OSI. Model 7 Layer OSI juga sebagai titik awal untuk mempelajari bagaimana beberapa protokol jaringan didalam sebuah protokol agar bisa berfungsi dan berinteraksi.

Layer OSI

7 Lapisan Layer OSI beserta fungsinya :

1.                 Physical Layer - bagian OSI berupa Physical Layer berfungsi mendefinisikan media transmisi jaringan, metode pensinyalan, sinkronisasi bit, arsitektur jaringan (seperti halnya Ethernet atau Token Ring), topologi jaringan dan pengabelan. Selain itu, level ini juga mendefinisikan bagaimana Network Interface Card (NIC) dapat berinteraksi dengan media kabel atau radio.

2.                  Data-Link Layer - bagian Data Link Layer OSI befungsi untuk menentukan bagaimana bit-bit data dikelompokkan menjadi format yang disebut sebagai frame. Selain itu, pada level ini terjadi koreksi kesalahan, flow control, pengalamatan perangkat keras (seperti halnya Media Access Control Address (MAC Address)), dan menetukan bagaimana perangkat-perangkat jaringan seperti hub, bridge, repeater, dan switch layer 2 beroperasi. Spesifikasi IEEE 802, membagi level ini menjadi dua level anak, yaitu lapisan Logical Link Control (LLC) dan lapisan Media Access Control (MAC).

3.                 Network Layer - bagian Model OSI ini berfungsi untuk mendefinisikan alamat-alamat IP, membuat header untuk paket-paket, dan kemudian melakukan routing melalui internetworking dengan menggunakan router dan switch layer-3.

4.                 Transport Layer - Berfungsi untuk memecah data ke dalam paket-paket data serta memberikan nomor urut ke paket-paket tersebut sehingga dapat disusun kembali pada sisi tujuan setelah diterima. Selain itu, pada level ini juga membuat sebuah tanda bahwa paket diterima dengan sukses (acknowledgement), dan mentransmisikan ulang terhadp paket-paket yang hilang di tengah jalan.

5.                  Session Layer- Berfungsi untuk mendefinisikan bagaimana koneksi dapat dibuat, dipelihara, atau dihancurkan. Selain itu, di level ini juga dilakukan resolusi nama.

6.                 Presentation Layer- Berfungsi untuk mentranslasikan data yang hendak ditransmisikan oleh aplikasi ke dalam format yang dapat ditransmisikan melalui jaringan. Protokol yang berada dalam level ini adalah perangkat lunak redirektor (redirector software), seperti layanan Workstation (dalam Windows NT) dan juga Network shell (semacam Virtual Network Computing (VNC) atau Remote Desktop Protocol (RDP).

7.                 Application Layer- Berfungsi sebagai antarmuka dengan aplikasi dengan fungsionalitas jaringan, mengatur bagaimana aplikasi dapat mengakses jaringan, dan kemudian membuat pesan-pesan kesalahan. Protokol yang berada dalam lapisan ini adalah HTTP, FTP, SMTP, dan NFS.

Sumber :
http://serbailmukomputer.blogspot.co.id/2015/03/pengertian-dan-fungsi-lapisan-layer-osi.html

MACAM-MACAM KABEL JARINGAN

Kabel Merupakan salah satu Media transmisi data untuk jaringan, yang digunakan untuk menghubungkan satu komputer dengan komputer lainnya, berfungsi dalam mengirim informasi dalam bentuk sinyal listrik antar komputer jaringan. Kabel jaringan yang digunakan ada 4 macamnya:

1. Kabel Koaksial

kabel koaksial mempunyai karakteristik sebagai berikut :

1.     Kecepatan dan keluaran 10 – 100 MBps

2.      Biaya Rata-rata per node murah

3.     Media dan ukuran konektor medium

4.     Panjang kabel maksimal yang di izinkan yaitu 500 meter (medium)

Panjang kabel maksimal yang di izinkan yaitu 500 meter (medium)Jaringan dengan menggunakan kabel koaksial merupakan jaringan dengan biaya rendah, tetapi jangkauannya sangat terbatas dan keandalannya juga sangat terbatas. Kabel koaksial pada umumnya digunakan pada topologi bus dan ring.

2. Kabel Unshielded Twisted Pair (UTP)

Merupakan sepasang kabel yang di twist/dililit satu sama lain dengan tujuan untuk mengurangi interferensi listrik yang dapat terdiri dari dua, empat atau lebih pasangan kabel (umumnya yang dipakai dalam jaringan komputer terdiri dari 4 pasang kabel/8 kabel). UTP dapat mempunyai transfer rate 10 Mbps sampai dengan 100 Mbps tetapi mempunyai jarak yang pendek yaitu maximum 100m.

3. Kabel Shielded Twisted Pair (STP)

Secara fisik, kabel shielded sama dengan unshielded tetapi perbedaannya sangat besar. Dimulai dari konstruksi kabel shielded mempunyai selubung tembaga atau aluminium foil yang khusus dirancang untuk mengurangi gangguan elektrik. Kekurangan STP adalah tidak samanya standar antar perusahaan yang memproduksinya dan lebih mahal dan lebih tebal sehingga lebih susah dalam penanganan fisiknya.

4. Kabel Serat Optik (Fiber Optik)

Jenis kabel fiber optic merupakan kabel jaringan yang jarang digunakan pada instalasi jaringan tingkat menengah ke atas. Pada umumnya, kabel jenis ini digunakan pada instalasi jaringan yang besar dan pada perusahaan multinasional serta digunakan untuk antar lantai atau antar gedung. Kabel fiber optic merupakan media networking medium yang digunakan untuk transmisi-transmisi modulasi. Fiber Optic harganya lebih mahal di bandingkan media lain.

Fiber Optik mempunyai karakteristik sebagai berikut :

1.     Kecepatan dan keluaran 100+ Mbps

2.     Biaya rata-rata pernode cukup mahal

3.     Media dan ukuran konektor keci

4.     Panjang kabel maksimal yang diizinkan yaitu 2 km (panjang)

Sumber :

http://www.it-artikel.com/2012/09/macam-macam-kabel-jaringan.html

JENIS JENIS TOPOLOGI JARINGAN NIRKABEL (Wireless Network).

Melanjutkan dari artikel sebelumnya pada jenis-jenis topologi jaringan pembahasan artikel kali ini juga membahas jenis-jenis topologi jaringan, tapi kali ini juga membahas jenis-jenis topologi jaringan tapi kali ini yang menggunakan jaringan nirkabel/tanpa kabel (Wireless Nirkabel).

Teknologi yang digunakanoleh jaringan WLAN dan LAN juga berbeda, jika pada WLAN menggunakan teknologi wireless (IEEE 802.11) sedangkan jaringan LAN menggunakan teknologi ethernet (IEEE 802.3). Menurut standar IEEE untuk WLAN ada dua model topologi utama, yaitu:

1.     AdHoc

2.     Infrastruktur

1.    Jaringan Ad Hoc

Jaringan Ad Hoc merupakan suatu jaringan yang terdiri dari dua atau lebih piranti wireless yang berkomunikasi secara langsung satu sama lain. Sinyal yang dihasilkan oleh interface adapter Jaringan Wifi adalah berarah Omni keluar ke rentang jangkauan yang dipengaruhi oleh faktor-faktor lingkungan, dan juga sifat dari piranti yang terlibat. Jangkauan ini disebut sebagai suatu area layanan dasar (BSA – Basic Service Area).

Jika dua piranti berdekatan pada jangkauan satu sama lain, mereka bisa berkomunikasi satu sama lain, dan segera membentuk  2  node jaringan.  Piranti jaringan yang berada pada area layanan dasar disebut suatu set layanan dasar (BSS – Basic Service Set).

Gambar jaringan Ad Hoc

Jika ada satu lagi piranti wireless mendekat masuk dalam jangkauan BSA ini juga bisa berpartisipasi dalam jaringan. Akan tetapi jaringan Ad Hoc tidaklah transitive , artinya jika dua piranti A dan B saling berkomunikasi dalam jangkauan piranti A, maka jika ada satu piranti C masuk dalam jangkauan piranti B tetapi tidak masuk dalam jangkauan A, maka piranti C tidak bisa berkomunikasi dengan piranti A.

Berbeda dengan jaringan infrastruktur, jaringan ad-hoc tidak membutuhkan sebuah wireless lan untuk menghubungkan masing-masing komputer dan topologi jaringan yang terbentuk adalah jaringan mesh.

Berikut adalah beberapa keuntungan dari sebuah jaringan wireless ad-hoc:

1.  Jaringan wireless Ad-Hoc sangat sederhana dalam men-setup nya. Tancapkan adapter wireless ke pada laptop / computer, configure softwarenya, dan andapun sudah bisa melakukan komunikasi antar laptop

2.  Jaringan Ad-Hoc adalah murah karena anda tidak memerlukan sebuah wireless access point.

3. Jaringan Ad-Hoc adalah cepat. Rate throughputnya antar adapter dua kali lebih cepat daripada anda menggunakan wireless access point dalam topology infrastcruture.

2.    Jaringan infrastructure

Jaringan infrastructure merupakan jaringan yang menggunakan suatu piranti Wifi yang disebut Access Point (AP) sebagai suatu bridge antara piranti wireless dan jaringan kabel standard. Konsep jaringan infrastruktur dimana untuk membangun jaringan ini diperlukan wireless lan sebagai pusat.

Wireless lan memiliki SSID sebagai nama jaringan wireless tersebut, dengan adanya SSID maka wireless lan itu dapat dikenali. Pada saat beberapa komputer terhubung dengan SSID yang sama, maka terbentuklah sebuah jaringan infrastruktur.

Gambar jaringan infrastruktur

Terlihat bahwa beberapa komuputer dihubungkan oleh satu wireless lan, disini toplogi jaringan yang terbentuk adalah topologi star.

Dengan jaringan Infrastcruture memungkinkan anda untuk melakukan beberapa hal, diantaranya:

1.     Terhubung kepada jaringan kabel LAN. Sebuah wireless access point memungkinkan anda memperluas jaringan LAN anda dengan kemampuan koneksi secara wireless. Komputer pada jaringan kabel dan komputer dengan koneksi wireless bisa saling berkomunikasi satu sama lain. Hal ini lah yang menjadi kekuatan utama dari topology wireless infrastructure.

2.     Memperluas jangkauan wireless anda. Dengan jalan meletakkan sebuah wireless access point diantara dua wireless adapters memperpanjang jangkauan menjadi dua kali lipat.

3.     Menggunakan kemampuan roaming. Jika anda menggunakan beberapa wireless access point seperti halnya dalam sebuah kantor yang besar atau rumah yang sangat luas, user bisa melakukan roaming antara dua cell access point yang saling terikat, tanpa harus kehilangan koneksi kepada jaringan walau melompat dari satu access point ke access point lainnya. Modus dari wireless access point dengan kemampuan roaming seperti ini disebut WDS (wireless distribution system)

4.     Dengan infrastructure topology, anda bisa berbagi sambungan internet. Mungkin perangkat yang sangat praktis untuk berbagi sambungan internet broadband darisambungan ADSL adalah wireless modem-router yaitu wireless router / gateway yang mempunyai built-in modem ADSL seperti DSL-2640 dari D-Link atau Netgear DGND2000.

     Berikut adalah jenis jenis topologi yang digunakan pada jaringan infrastruktur wireless:

1.     Independent Basic Service Set (IBBS)

AdHoc sering disebut Independent Basic Service Set (IBBS). Jaringan AdHoc terbentuk bila antara client wireless yang dilengkapi dengan wireless LAN Card saling terhubung satu sama lain secara langsung. Pada jaringan ini tidak memerlukan perantara seperti access point atau perangkat lainnya. Topologi Adhoc ini memiliki beberapa kelemahan. Jika client yang terhubung semakin banyak, maka proses transmisi data akan semakin lambat.

Kelemahan lainnya :  karena tidak adanya access point yang dijadikan consentrator pada topologi ini, menyebabkan tidak adanya perangkat yang bisa mengatur wireless client yang tekoneksi. Collusion atau tabrakan pun sangat mungkin terjadi.

2.     Basic Service Set (BSS)

Koneksi antar wireless client pada topologi ini diperantarai oleh sebuah perangkat access point. Setiap wireless client yang ingin terhubng dengan client lainnya harus terhububung dulu dengan access point yang digunakan.

1        3.     Extended Service Set (ESS)

Pada topologi ESS terdapat lebih dari satu access point yang digunakan. Tujuannya adalah untuk menjangkau area yang lebih jauh lagi. Jadi, bisa dikatakan topologi ESS ini merupakan gabungan atau kumpulan dari topologi BSS.

Pada topologi BSS atau ESS, kita bisa memadukannya dengan jaringan kabel. Koneksi ini biasa disebut infrastruktur, dimana wireless client dapat terhubng dan berkomunikasi dengan client lain pada jaringan kabel.

Sumber :

http://www.pintarkomputer.com/mengenal-jenis-jenis-topologi-yang-ada-pada-jaringan-wireless/

http://sobarudinfile.blogspot.co.id/2014/10/perbedaan-jaringan-ad-hoc-dengan.html
